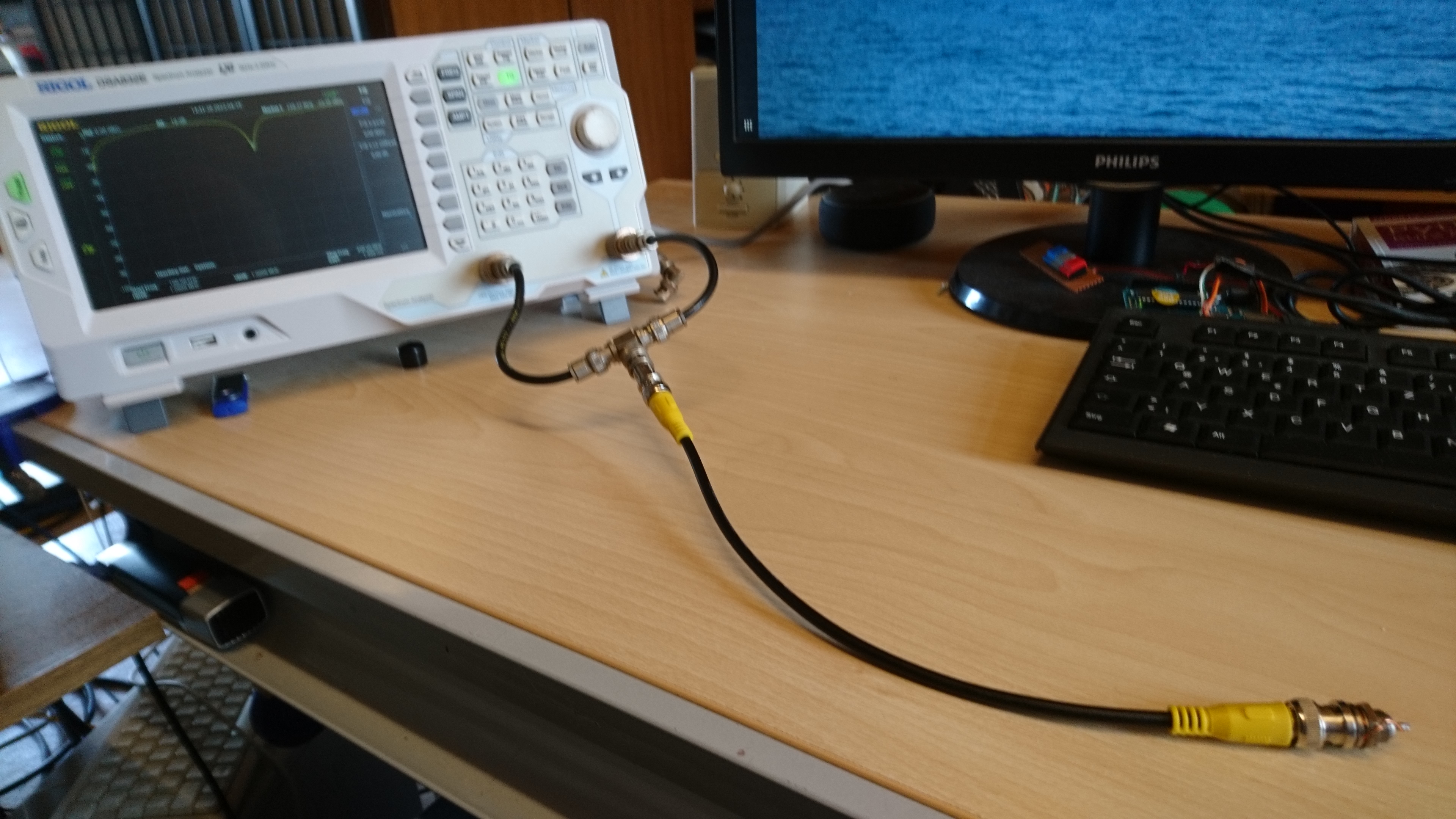

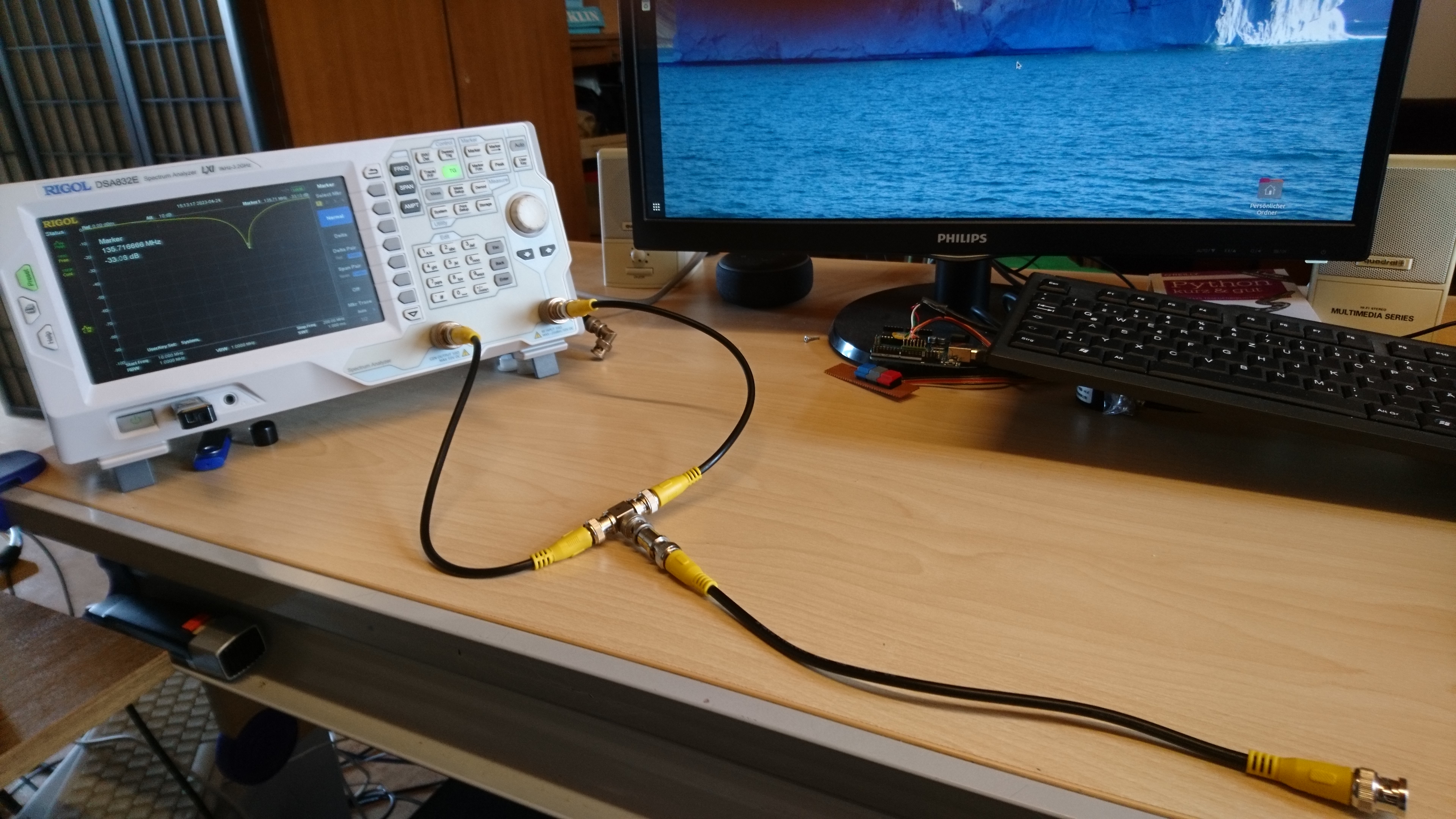

Spectrum Analyzer mit Tracking Generator, 3 Kabel mit BNC-Stecker, 2 Adapter N-BNC am Analyzer, T-Stück und BNC Verbinder (Siehe Bild).
Die Länge der Kabel ist jeweils 335 mm, Kabeltyp RG58/U.
Der Stub verlängert sich noch um etwa 38 mm durch den BNC-Verbinder und das T-Stück.
Der Stub ist am Ende offen.

Berechnung der Frequenz

Der Verkürzungsfaktor von RG58/U ist 0,66.
Die elektrische Länge ist also (0,335 m + 0,038 m ) / 0.66 = 0,565 m
Da der Stub λ/4 lang ist ergibt sich λ = 0,565 m * 4 = 2,26 m
Die Frequenz ist f = c / λ also 3 * 10⁸ m/s / 2,26 m = 132,7 MHz

Es gibt keinen speziellen Grund für die Auswahl dieser Frequenz, sie ergibt sich einfach aus der verwendeten Kabellänge.

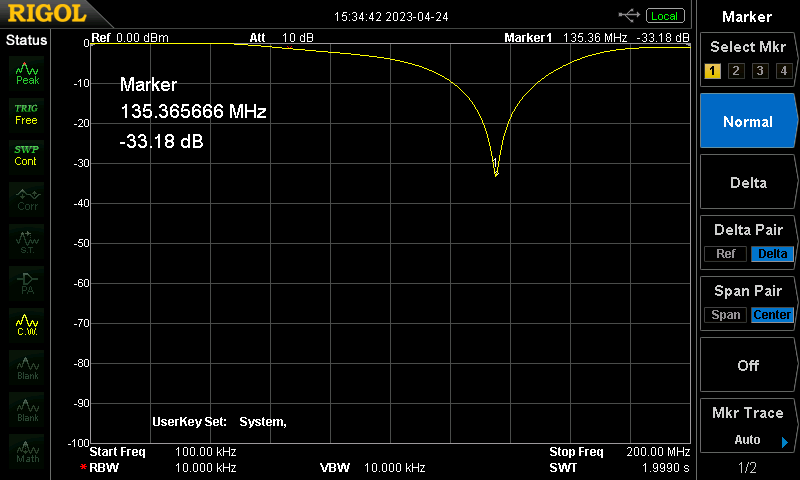

Es stimmt also nicht so ganz wie erwartet. Die gemessene Frequenz ist 135,365 MHz.
Vermutlich ist der Verkürzungsfaktor des Kabels nicht genau. Es kann auch an dem BNC-Verbinder liegen dessen Verkürzungsfaktor nicht bekannt ist.

Um auszuschließen dass die beiden Verbindungsleitungen am Analyzer das Ergebnis beeinflussen wurden diese gegen zwei kürzere Kabel (170 mm) ausgetauscht.
Das Ergebnis hat sich nicht geändert.

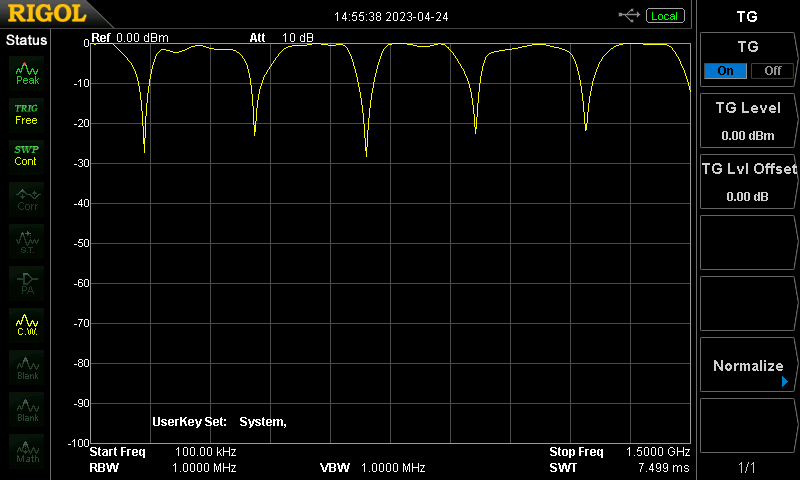

Die Notchfrequenzen liegen bei 1/4λ, 3/4λ, 5/4λ, usw.

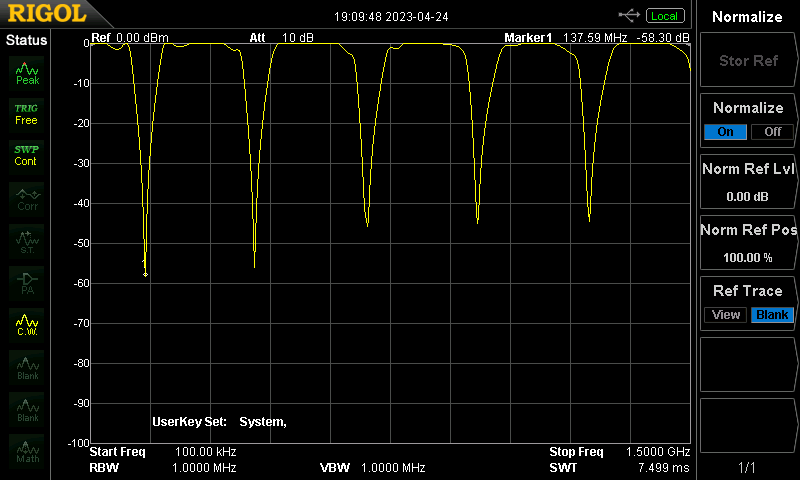

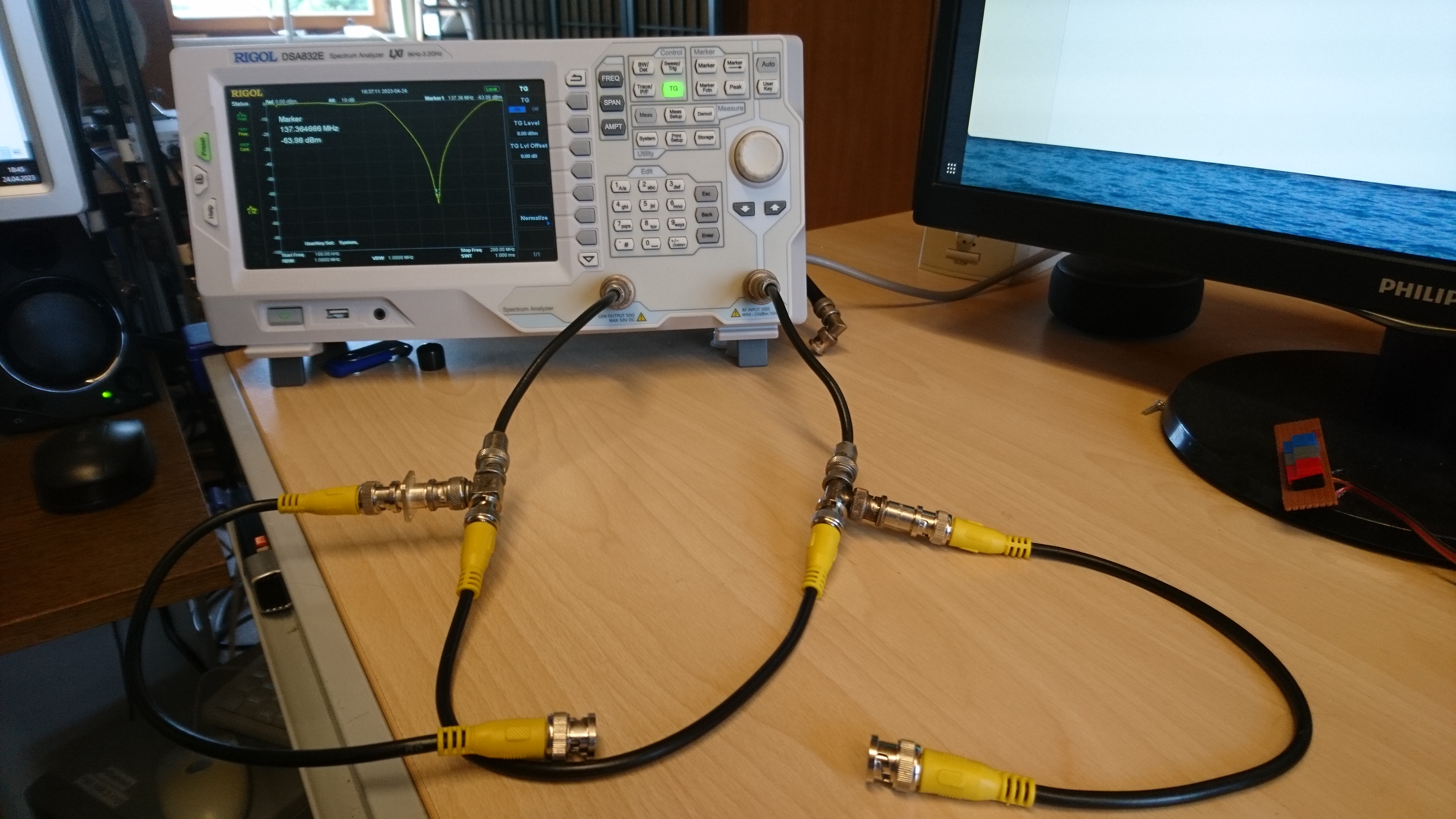

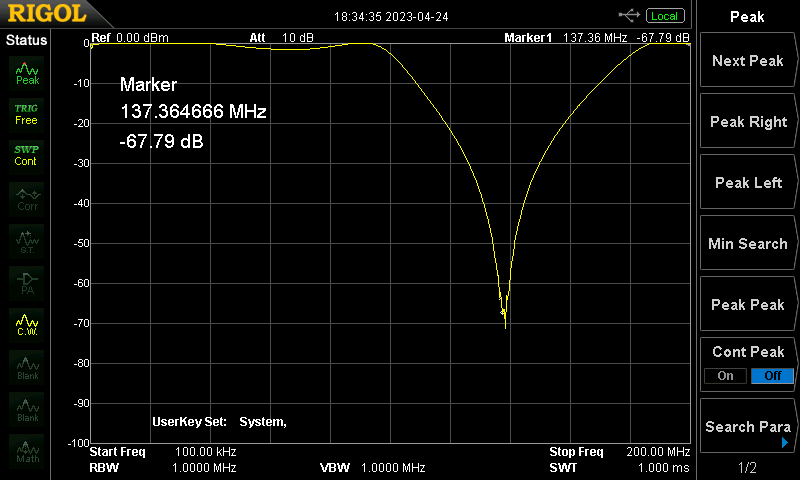

Erweiterung 2 Stubs (Ende offen)

Ein Stub am Ende kurzgeschlossen

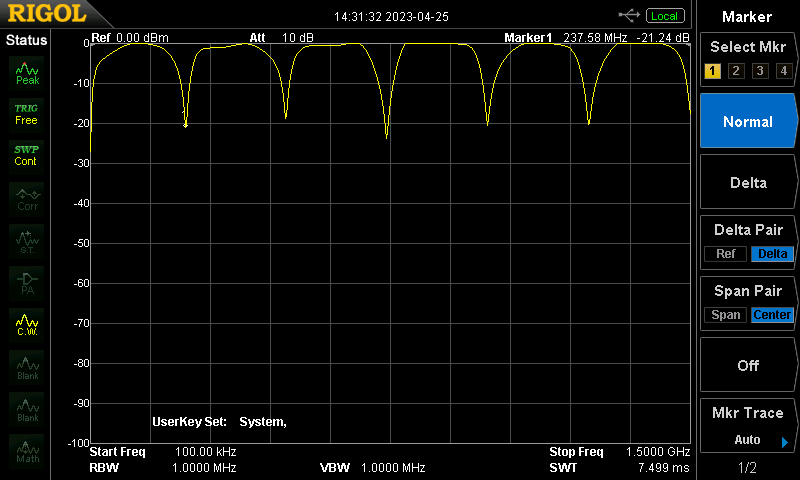

Die Notchfrequenzen liegen jetzt bei 2/4λ, 4/4λ, 6/4λ, usw.
